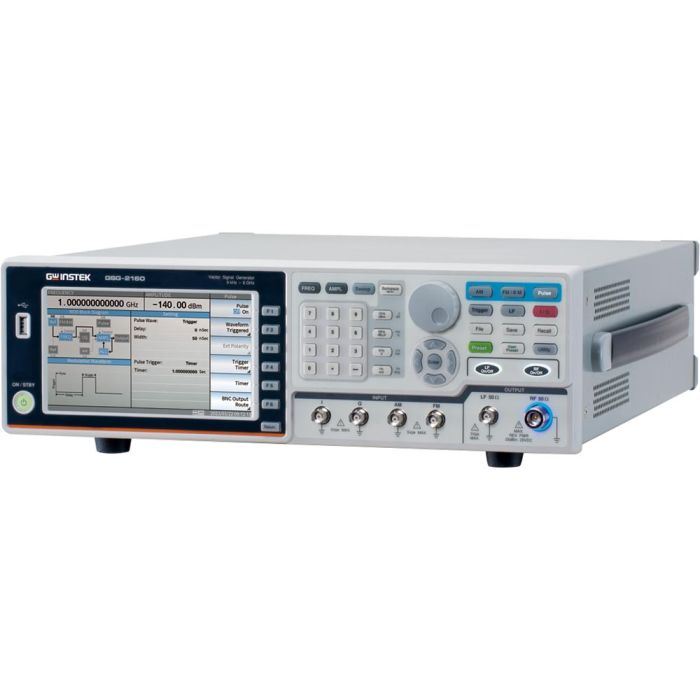

GSG-2000-Serie: HF-Signal- / Vektorgeneratoren

Die HF-Signal-/Vektorgeneratoren der GSG-2000 Serie von GW Instek wurden sowohl für den Einsatz in der Ausbildung im Bereich der Kommunikationstechnik als auch für Tests von HF-Komponenten und dem Einsatz im Labor entwickelt. Auch für Anwendungen, wie z.B. Signaltests in der Automobilelektronik und IoT-Applikationen kommt der Signalgenerator zum Einsatz. Hier deckt die gesamte Geräteserie dabei einen sehr hohen Frequenzbereich ab. Neben den Standard-Signalausgaben (z.B. Sinus, Rechteck, Dreieck) verfügt die Serie über eine integrierte, analoge AM-, FM- und PM-Modulation. Je nach Modellausführung sind zusätzlich digitale Modulationsfunktionen wie z.B.  ASK-, PSK-, APSK-, QAM-, FSK-, MSK-, benutzerdefinierte IQ- und FSK-Modulationssignale integriert. Eine höhere Frequenzstabilität wird durch die optionalen OCXO Präzisionsoszillatoren erreicht. Die Kommunikation mit einem Rechner erfolgt über die bereits integrierten USB-, LAN- oder GPIB-Schnittstellen, eine Ansteuerung ist hier über Standard SCPI Kommandos möglich.

Alle Modelle sind mit einem hochauflösenden, übersichtlichen 7-Zoll-TFT-LCD-Displays ausgerüstet und für die Montage in ein 19" Gehäuse steht ein optional erhältliches 3U Rack Mount Kit zur Verfügung.

Produkteigenschaften

• Frequenzbereich: 9 kHz bis 6 GHz

• Frequenzauflösung: 1 mHz

• Amplitude: -140 dBm bis +20 dBm mit einer Auflösung von 0,01 dBm

• Phasenrauschen: Typisch -117 dBc/Hz bei 1 GHz und 20 kHz Offset

• Frequenzstabilität: Standardmäßig 10 ppm, optional erweiterbar auf 10 ppb mit OCXO Präzisions-Oszillator

• Eingebaute analoge Modulationen: AM, FM und PM

•  Pulse- und LF-Signalausgabe (z. B. Sinus-, Rechteck-, Dreieck- und Gauß-Rauschen)

• SCPI-kompatibler Befehlssatz zur Fernsteuerung des Generators

• USB, LAN und GPIB

• Digitale Modulation (nur beim Modell GSG-2160): digitale Modulationsarten wie ASK, PSK, APSK, QAM, FSK, MSK und benutzerdefinierte IQ-/FSK-Signale

Die Modelle im Überblick

GSG-2060(GPIB)

Signalgenerator mit einem Frequenzbereich von 9 kHz bis 6 GHz, analoge Modulationen: AM, FM und PM.

GSG-2060 (GPIB + AUX)

Signalgenerator mit einem Frequenzbereich von 9 kHz bis 6 GHz, analoge Modulationen: AM, FM und PM.Höhere Frequenzstabilität durch OCXO Präzisionsoszillatoren.

GSG-2160 (GPIB)

Vektorgenerator mit einem Frequenzbereich von 9 kHz bis 6 GHz, analoge Modulationen: AM, FM und PM. Digitale Signalmodulationsfunktionen mit einer maximalen Bandbreite von 60 MHz.

GSG-2160 (GPIB + AUX)

Vektorgenerator mit einem Frequenzbereich von 9 kHz bis 6 GHz, analoge Modulationen: AM, FM und PM. Digitale Signalmodulationsfunktionen mit einer maximalen Bandbreite von 60 MHz. Höhere Frequenzstabilität durch OCXO Präzisionsoszillatoren.
